Zawór N75 - do czego służy i jak działa w układzie turbo?

Czym jest zawór N75 i jak steruje turbosprężarką?

Zawór N75 to elektrozawór regulacji ciśnienia doładowania, który na polecenie sterownika silnika (ECU) precyzyjnie zarządza pracą turbosprężarki poprzez zmianę podciśnienia sterującego geometrią łopatek lub zaworem wastegate.

Rola elektrozaworu N75 w regulacji ciśnienia doładowania

Głównym zadaniem zaworu N75 jest utrzymanie optymalnego ciśnienia doładowania w układzie ssącym. Mechanizm ten zapobiega zarówno niedoładowaniu, jak i groźnemu zjawisku przeładowania turbiny. Elektrozawór decyduje, jak duża masa spalin trafia na wirnik, optymalizując osiągi pojazdu.

Jak ECU steruje zaworem N75? (sygnał PWM i tryb awaryjny)

Zawór N75 jest sterowany impulsowo za pomocą sygnału PWM (Pulse Width Modulation) przez komputer silnika (ECU). Parametry sygnału dostosowywane są w czasie rzeczywistym na podstawie danych z czujników (m.in. prędkości obrotowej, temperatury, obciążenia). W przypadku wykrycia nieprawidłowości, ECU ucina sygnał, a samochód przechodzi w tzw. tryb awaryjny (limp mode).

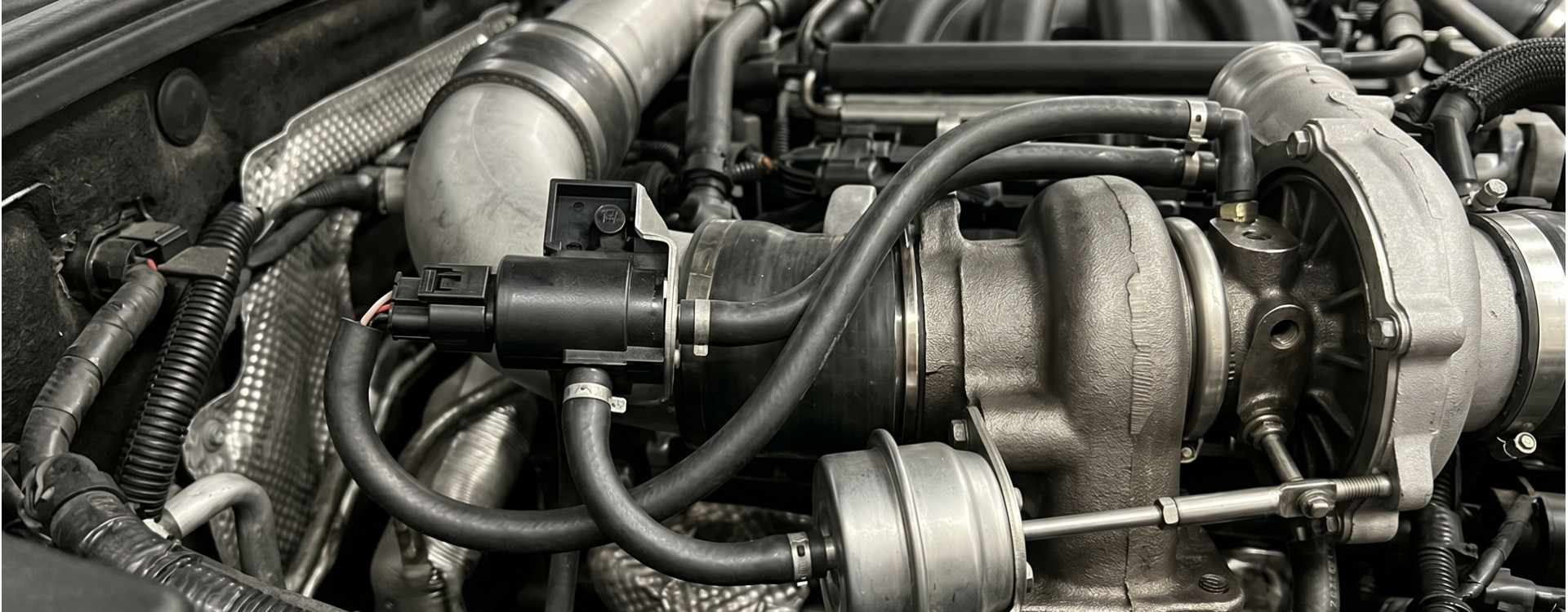

Gdzie znajduje się zawór N75? (lokalizacja w popularnych silnikach TDI)

Zawór N75 znajduje się zazwyczaj w przedniej części komory silnika, w pobliżu chłodnicy, na podszybiu lub przy ścianie grodziowej. W popularnych modelach, takich jak Passat B5 czy Audi A4 (silniki 1.9 TDI oraz 2.0 TDI), umieszczony jest najczęściej w łatwo dostępnym miejscu, co znacznie ułatwia szybką diagnozę.

Najczęstsze objawy uszkodzenia zaworu N75

Główne objawy uszkodzonego zaworu N75 to nagły spadek mocy silnika (przejście w tryb awaryjny), efekt turbodziury, przeładowanie turbosprężarki (overboost) oraz charakterystyczne buczenie elektrozaworu słyszalne po wyłączeniu silnika.

Spadek mocy, "turbodziura" i brak reakcji na gaz

Jednym z najczęstszych symptomów awarii jest tzw. turbodziura, czyli wyraźne opóźnienie reakcji silnika po wciśnięciu pedału przyśpieszenia. Towarzyszy temu ogólny niedostatek mocy, a samochód traci swoją dotychczasową dynamikę, zwłaszcza podczas wyprzedzania.

Przeładowanie turbosprężarki (overboost) - objawy i ryzyko

Zacinający się zawór N75 może doprowadzić do sytuacji, w której turbina generuje zbyt wysokie ciśnienie doładowania (overboost). Objawia się to szarpnięciami podczas gwałtownego przyspieszania i często kończy się odcięciem mocy przez sterownik silnika w celu ochrony podzespołów.

Kody błędów diagnostycznych (P0234, P0299) i ich znaczenie

Po podłączeniu testera diagnostycznego, uszkodzenie zaworu N75 lub nieszczelność w jego układzie generuje specyficzne błędy:

Diagnostyka zaworu N75 krok po kroku

Zawór N75 wymaga diagnozy z użyciem wakuometru do testu podciśnienia oraz multimetru do sprawdzenia rezystancji cewki (norma: 14-20 Ohm), a pełen obraz daje dopiero logowanie dynamiczne VCDS.

Test mechaniczny - jak sprawdzić zawór N75 "gruszką" i sprawdzić podciśnienie

Za pomocą ręcznej pompki próżniowej (wakuometru) sprawdzamy szczelność samego zaworu oraz gruszki turbiny. Prawidłowo działający układ powinien płynnie wciągać sztangę i utrzymywać podane podciśnienie bez powolnych spadków wskazówki.

Test elektryczny - pomiar rezystancji cewki multimetrem

Sprawność obwodu elektrycznego elektrozaworu najszybciej zweryfikujemy multimetrem. Poniższa tabela przedstawia kluczowe parametry diagnostyczne:

Diagnostyka komputerowa - analiza logów dynamicznych (grupa 011 VCDS)

Aby upewnić się, czy problem leży w zaworze, przeprowadza się test drogowy i tzw. logi dynamiczne (grupa 011 w programie VCDS). Pozwala to sprawdzić wysterowanie zaworu wyrażone w procentach (Duty Cycle). Jeśli wartość odbiega od wartości zadanych, oznacza to usterkę regulacji ciśnienia doładowania.

Czyszczenie zaworu N75 - instrukcja "zrób to sam"

Samodzielne czyszczenie zaworu N75 polega na demontażu obudowy, wyjęciu tłoczka ze sprężyną i dokładnym usunięciu nagaru za pomocą benzyny ekstrakcyjnej lub preparatu typu kontakt-spray, co często przywraca płynność regulacji doładowania.

Demontaż i czyszczenie elektrozaworu krok po kroku

1. Odłącz zapłon i zlokalizuj zawór N75. Będziesz potrzebować podstawowych narzędzi, w tym śrubokręta krzyżakowego.
2. Odepnij wtyczkę elektryczną oraz zdejmij wężyki podciśnienia (warto je wcześniej oznaczyć).
3. Zdemontuj zawór z uchwytu. Delikatnie rozegnij metalową opaskę łączącą plastikową i metalową część korpusu.
4. Wyjmij ostrożnie rdzeń (tłoczek) wraz ze sprężynką.
5. Przemyj elementy wnętrza za pomocą benzyny ekstrakcyjnej lub środka kontakt-spray, usuwając brud, rdzę i nagar.
6. Złóż zawór w odwrotnej kolejności, dbając o idealne uszczelnienie korpusu.

Kiedy czyszczenie zaworu N75 nie wystarcza?

Należy pamiętać, że czyszczenie przynosi skutek tylko w przypadku mechanicznego zacięcia tłoczka przez zanieczyszczenia. Jeśli uszkodzeniu uległa cewka elektryczna (rezystancja poza normą, przepalenie) lub membrana uległa fizycznemu przerwaniu, regeneracja domowa jest niemożliwa i element trzeba wymienić.

Zawór N75 vs N18 - kluczowe różnice w działaniu

Mimo identycznego wyglądu, zawór N75 steruje turbosprężarką, podczas gdy zawór N18 odpowiada za recyrkulację spalin (EGR); różnią się one charakterystyką pracy i nie powinny być stosowane zamiennie w długofalowej eksploatacji.

Dlaczego nie można stosować ich zamiennie? (układ turbo vs EGR)

Zamiana zaworów na krótką chwilę (w celach diagnostycznych) jest praktykowana przez mechaników, jednak jazda z zaworem N18 w miejscu N75 doprowadzi do szarpania i braku pełnej mocy silnika.

Czy można jeździć z uszkodzonym zaworem N75? (odpowiadamy!)

Jazda z uszkodzonym zaworem N75 nie jest zalecana, ponieważ niekontrolowane skoki ciśnienia doładowania mogą doprowadzić do pęknięcia wirnika turbiny, uszkodzenia uszczelki pod głowicą lub kosztownej awarii całego układu korbowo-tłokowego.

Tryb awaryjny silnika i ryzyko kosztownej awarii turbosprężarki

Ignorowanie "odcinania" turbiny (limp mode) to najgorsze, co może zrobić kierowca. Długotrwała jazda bez prawidłowego zaworu N75 naraża system na przeciążenia. Pamiętaj, że zablokowanie ciśnienia doładowania na maksymalnych wartościach jest główną przyczyną ukręcenia wałka turbosprężarki. W pojazdach wyposażonych w systemy oczyszczania spalin (DPF/GPF), błędne dawkowanie ciśnienia przyspiesza proces zapychania się filtrów sadzą.

Wymiana i zakup nowego zaworu N75

Kiedy diagnoza jednoznacznie wykaże awarię, wymiana na oryginalny komponent jest najlepszym rozwiązaniem gwarantującym przywrócenie sprawności układu turbodoładowania.

Kiedy wymiana jest konieczna? (objawy ostateczne)

Jeżeli wyczyszczenie zaworu nie przyniosło rezultatów, a pomiary elektryczne potwierdzają uszkodzenie cewki lub membrana przepuszcza podciśnienie - zawór klasyfikuje się wyłącznie do utylizacji.

Jaki zawór N75 wybrać? Oryginał Pierburg vs. tańsze zamienniki

Z doświadczenia warsztatowego wynika, że tylko wysokiej klasy podzespoły OEM (często produkowane przez firmę Pierburg) zapewniają prawidłową stabilność ciśnienia. Budżetowe zamienniki charakteryzują się odmiennym czasem reakcji sygnału PWM, co skutkuje nieustannym efektem falowania obrotów i poszarpywaniem podczas jazdy.

Cennik i dostępność zaworów N75 oraz turbosprężarek w Genesis Turbo

Ceny nowych zaworów N75 renomowanych producentów takich jak Pierburg czy Bosch zaczynają się od około 150-300 zł, natomiast profesjonalna regeneracja turbosprężarek w naszym serwisie to koszt od 299 zł netto.

Nowe zawory N75 i osprzęt do turbosprężarek - numery OEM i ceny

W naszym asortymencie znajdziesz dedykowany osprzęt do turbosprężarek, obejmujący zawory podciśnienia, wężyki i uszczelki zgodne z fabrycznymi specyfikacjami. Dla stałych klientów oraz warsztatów przygotowaliśmy preferencyjne warunki zakupowe. Oferta obejmuje ponad 3000 dostępnych podzespołów.

Profesjonalna regeneracja turbosprężarek w naszym serwisie

Jeśli diagnoza wykaże, że awaria zaworu uszkodziła samą turbinę, oferujemy kompleksowe usługi. Nasza oferta turbosprężarek obejmuje zarówno naprawę, jak i sprzedaż nowych egzemplarzy. Nowa turbosprężarka jest dostępna w cenie od 899 zł netto. Każda wykonana przez nas usługa objęta jest gwarancją wynoszącą 2 lata i nie posiada limitu kilometrów.

Autoryzowany serwis Genesis Turbo - Twoje źródło wiedzy i części

Bosch Diesel Service Pawlik to certyfikowana pracownia Melett, specjalizująca się w przywracaniu fabrycznych parametrów turbosprężarkom marek Garrett, IHI oraz Mitsubishi przy użyciu najnowocześniejszych stołów probierczych.

Bosch Diesel Service i certyfikacja Melett - co to oznacza dla Ciebie?

Zaufanie budujemy na solidnych podstawach. Posiadamy certyfikaty uprawniające do specjalistycznych napraw systemów doładowania i wtrysku. Gwarantujemy, że do procesu regeneracji wykorzystujemy wyłącznie oryginalne części zamienne. Raport wyważenia dołączany do zlecenia z najdokładniejszych wyważarek (np. Schenck) to dla Ciebie dowód najwyższej jakości świadczonych usług.

Najczęściej zadawane pytania (FAQ)

1. Jakie są objawy uszkodzonego zaworu N75?

Główne symptomy to brak mocy silnika, tryb awaryjny (limp mode), odczuwalna "turbodziura", szarpanie przy przyspieszaniu oraz błędy diagnozowane przez komputer (przeładowanie lub niedoładowanie).

2. Do czego służy zawór N75?

Jest to elektrozawór regulujący ciśnienie doładowania w turbosprężarce. Posiada kluczowe zadanie sterowania podciśnieniem w sposób ustalony przez komputer sterujący pracą silnika (ECU).

3. Jak naprawić zawór N75?

W przypadku zablokowania mechanicznego zanieczyszczeniami, elektrozawór można zdemontować i wyczyścić za pomocą preparatów czyszczących typu benzyna ekstrakcyjna. Uszkodzenia elektroniczne (np. spalona cewka) wymagają wymiany części na nową.

4. Czy można jeździć bez zaworu N75?

Stanowczo nie. Układ bez elektrozaworu regulującego ciśnienie może przeładować turbosprężarkę, co niesie ze sobą ryzyko nieodwracalnego i kosztownego uszkodzenia wirnika lub silnika.

5. Gdzie znajduje się zawór N75 w Passacie B5?

W silnikach takich jak popularne 1.9 TDI w VW Passacie B5, zawór najczęściej umiejscowiony jest w przedniej części komory silnika, pomiędzy chłodnicą a blokiem motoru, ewentualnie tuż przy rurach dolotowych.

6. Jakie powinno być prawidłowe podciśnienie na zaworze N75?

Prawidłowe podciśnienie testowe przyłożone z wakuometru powinno wynosić około -0.6 do -0.8 bara i nie może stopniowo spadać - układ musi być całkowicie szczelny.

7. Czy zawór N75 i N18 to to samo?

Nie. Zawór N75 steruje ciśnieniem turbosprężarki, natomiast N18 jest odpowiedzialny za układ recyrkulacji spalin (EGR). Mimo podobnego wyglądu, nie należy ich ze sobą zamieniać na dłuższą metę.

8. Dlaczego zawór N75 głośno buczy lub cyka?

Delikatne, regularne cykanie jest normalnym objawem pracy sygnału PWM. Jednak głośne, rezonujące buczenie (często po wyłączeniu zapłonu, szczególnie zauważalne w autach m.in. grupy Opel i VAG) świadczy o utracie szczelności wewnętrznej i zużyciu membrany.

9. Jak sprawdzić zawór N75 miernikiem?

Ustaw multimetr na pomiar rezystancji (omy). Odłącz wtyczkę zasilającą od zaworu N75 i dotknij sondami obu pinów na elektrozaworze. Prawidłowa wartość oporu cewki powinna wynosić od 14 do 20 Ohm.

10. Kiedy czyszczenie zaworu N75 nie ma sensu?

Czyszczenie jest bezcelowe, gdy tester wykaże zwarcie, brak przejścia na cewce, lub gdy nieszczelność dotyczy przerwanej membrany wewnątrz plastikowej obudowy - wtedy pomaga tylko nowa część OEM.
